製品紹介大形歯車の設計・製作高品質の高精度歯車を提供

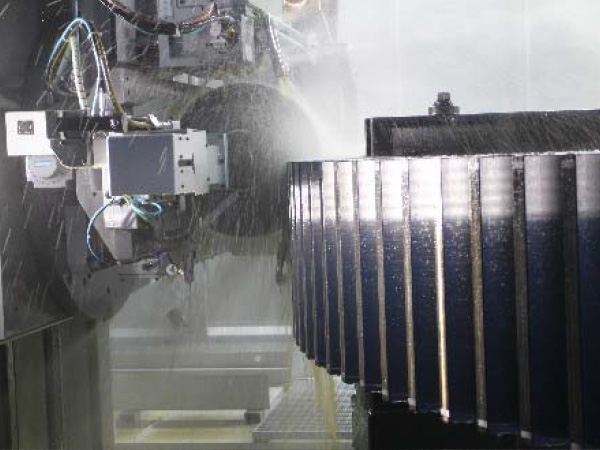

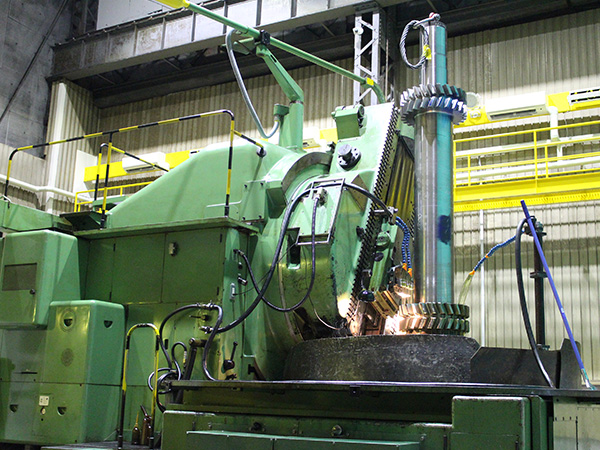

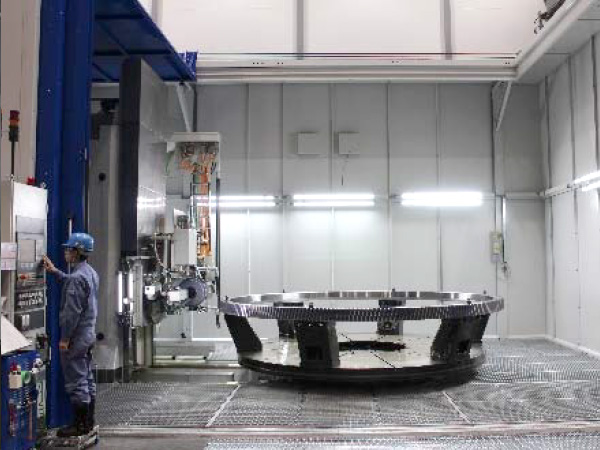

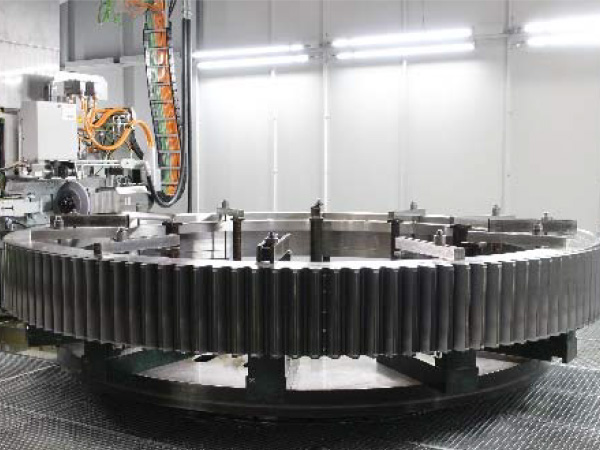

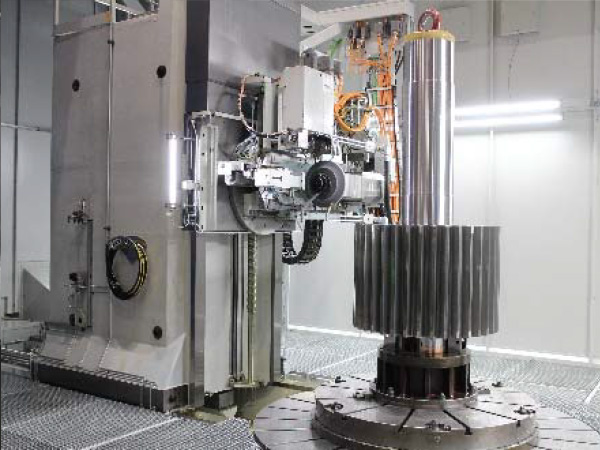

成形研削
平歯車 30MP-136T-430W

外径 4,140mm 8.3ton
平歯車 30MP-136T-430W

外径 4,140mm 8.3ton
平歯車 27MP-37T-750W

外径 1,053mm 軸長3,500mm
はすば歯車 14MP-272T-140W

外径 3,970mm 1,600kg

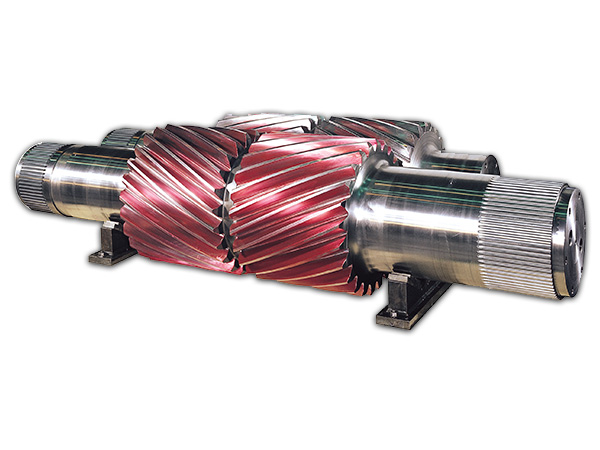

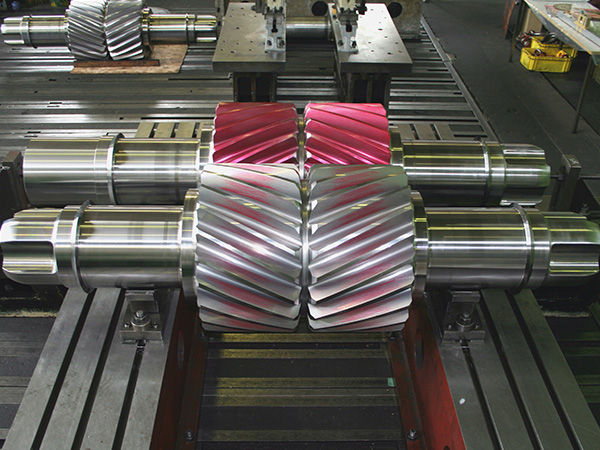

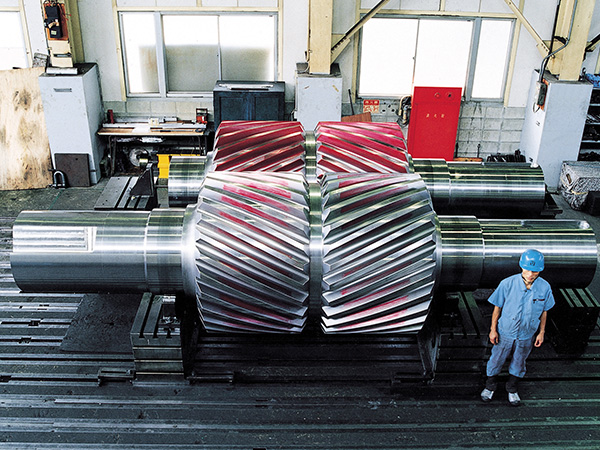

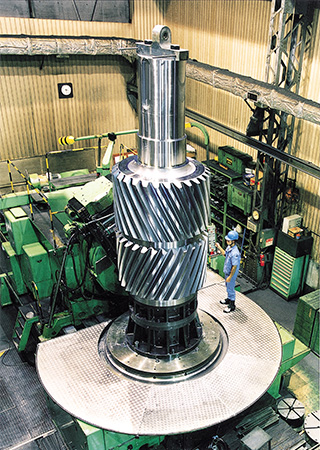

カムワルツ
45MP-28T-950x2(+100)W

SNCM439 調質 33.4ton
45MP-28x28T-950x2(+100)W

SNCM439 調質
32MP-24T-750x2(+80)W

SNC815 浸炭
23MP-22x22T-340x2(+20)W

SCM440 調質

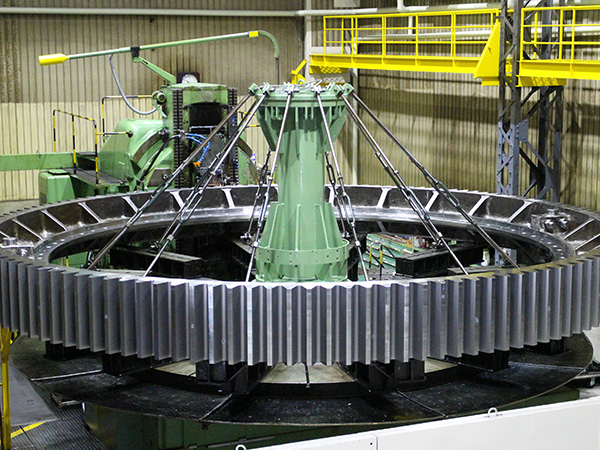

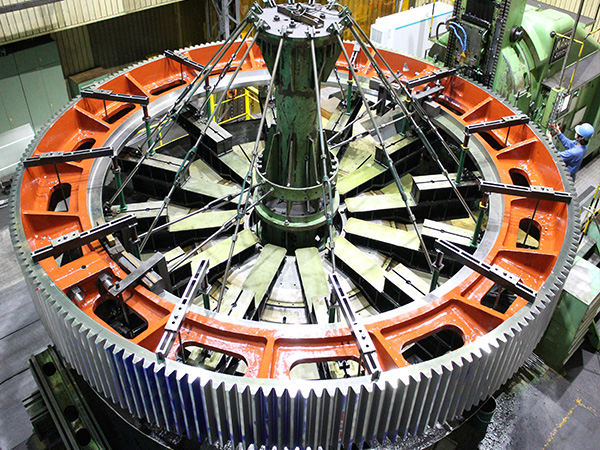

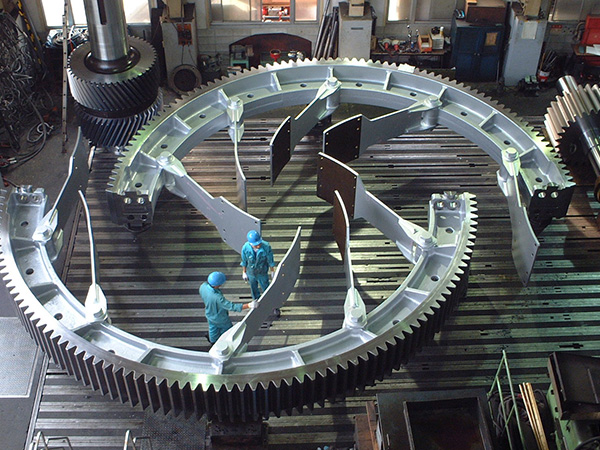

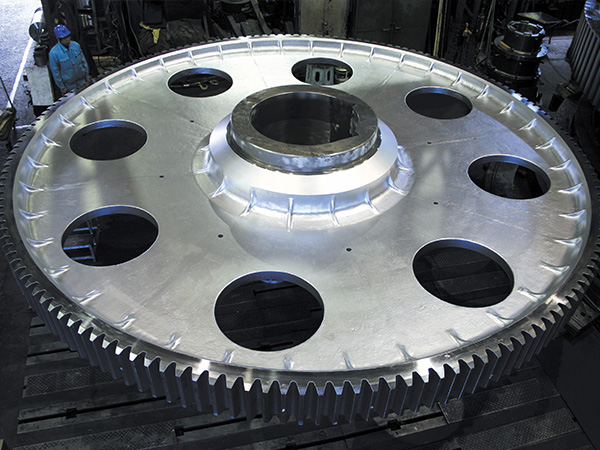

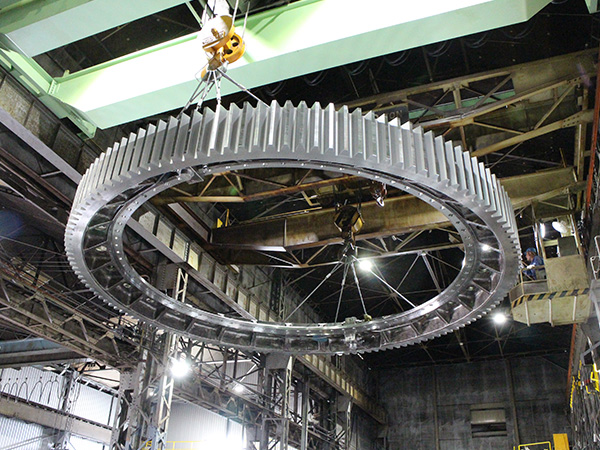

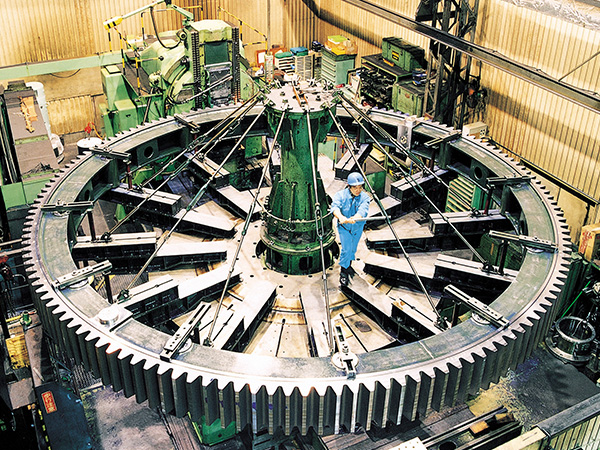

ガースギヤー
平歯車 50MP-148T-550W

外径 7,460mm 22.6ton
平歯車 50MP-136T-640W

外径 6,900mm 26,290kg
平歯車 50MP-136T-640W

外径 6,900mm 26,290kg
平歯車 30MP-216T-700W

外径 6,540mm 23,500kg

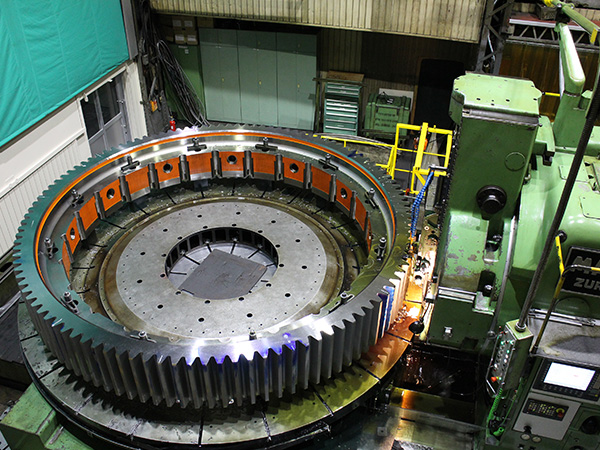

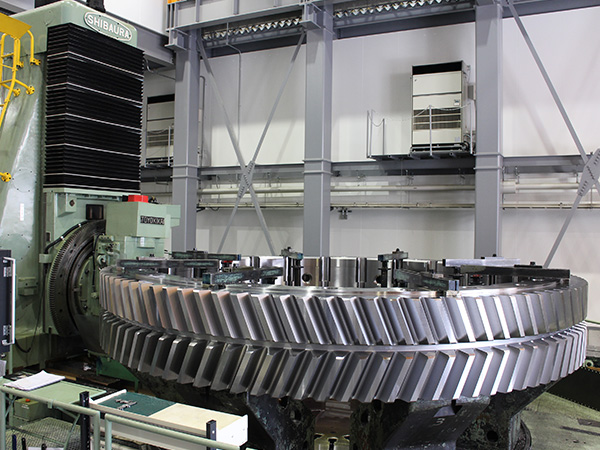

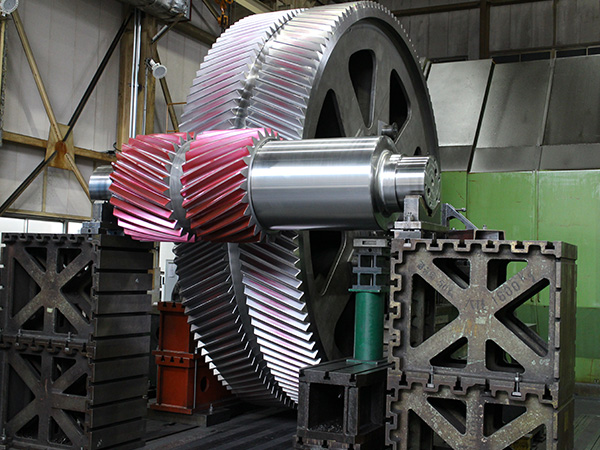

大形歯車

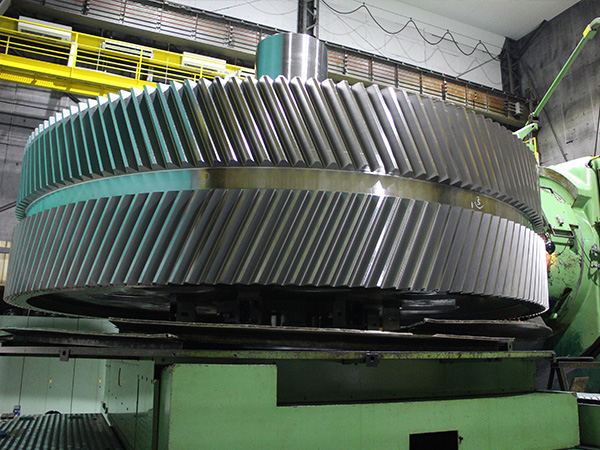

やまば歯車 25MP-157T-490x2(+120)W

外径 4,314mm 41.6ton
平歯車 36MP-111T-550W

外径 4,068mm 17,440kg
やまば歯車 40MP-101T-620W

外径 4,437mm 18,324kg
平歯車 40MP-162T-450W

外径 6,540mm 44.4ton

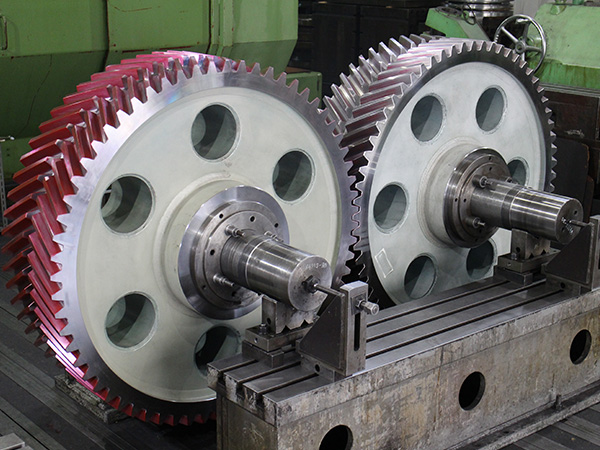

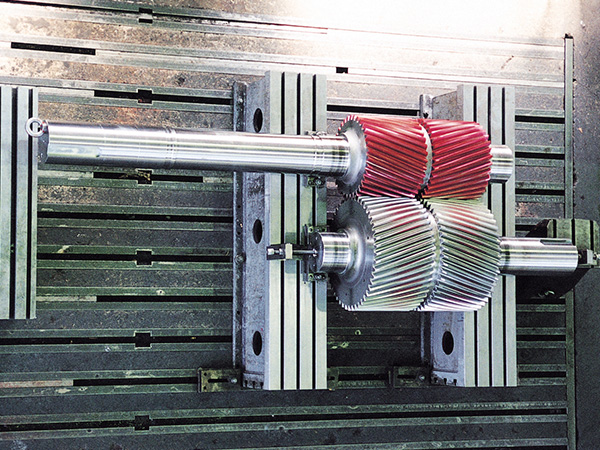

歯当り確認

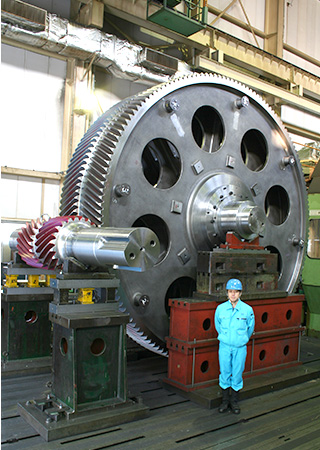

圧延機用ピニオン、ギヤ

32MP-26x131T-610x2(+130)W
熱延用ピニオン、ギヤ

28MP-23x154T-550x2(+170)W
冷延仕上ミル用ピニオン、ギヤ

16MP-34x47T-475x2(+50)W
プレス用ギヤ(仮軸を組み付け)

25MP-64x64T-450W

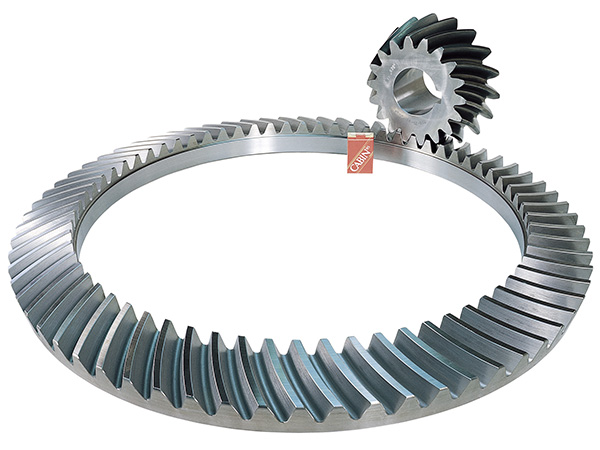

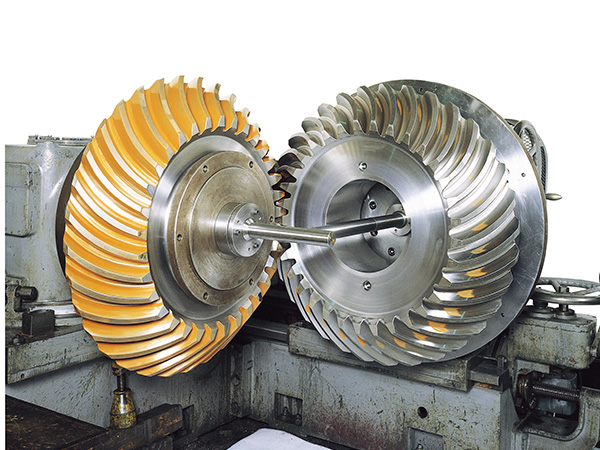

べベルギヤ

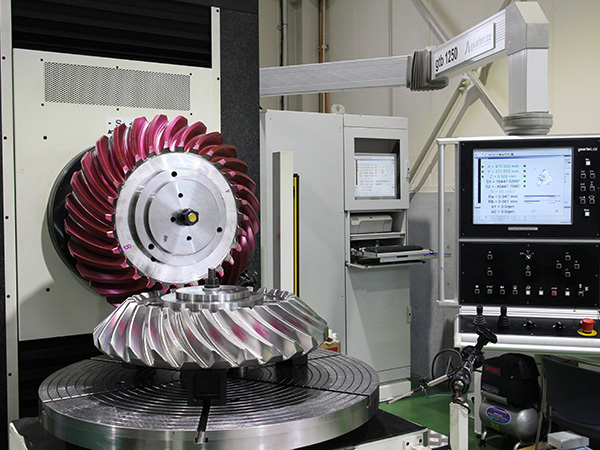

gtb1250による歯当り確認

25MP-28x28T-165W
ロータリーテーブル用ピニオン、ギヤ

1.75DP-18x68T-104.8W
TUB-10による歯当り確認

30MP-33x33T-230W
ハイポイドピニオン、ギヤ

11.43MP-17x60T-116W
その他

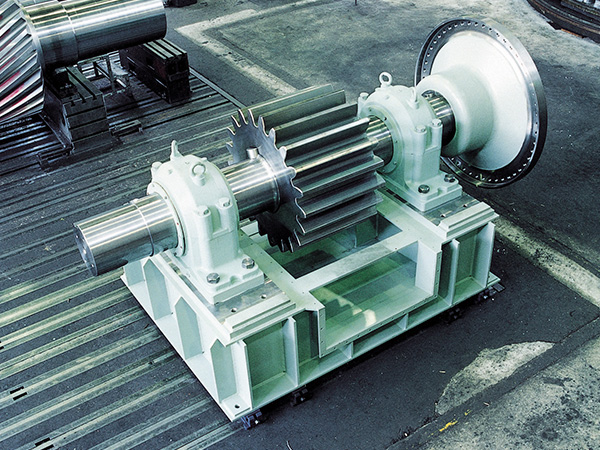

ピニオン軸

22MP-22T-200W(軸に２ヶ所)
ガースギヤ 50MP-154T-750W

ギヤ完成後、スプリングプレート取付
キルン用ピニオン

48MP-21T-700W

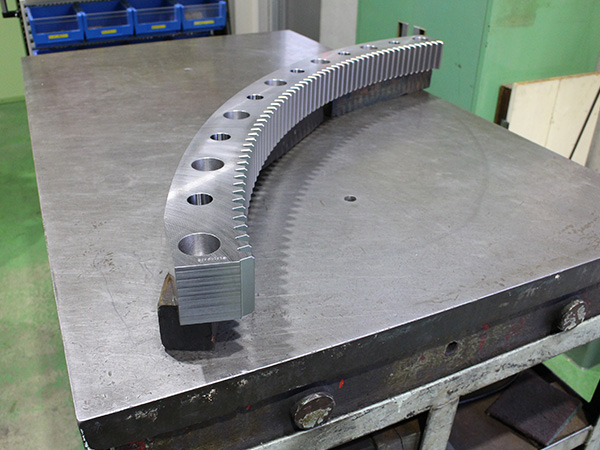

内歯車セグメント

6MP-58(296)T-65W
